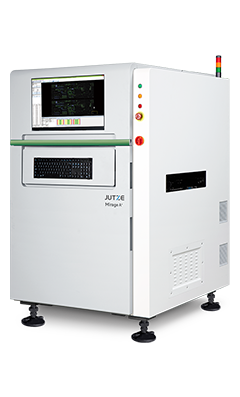

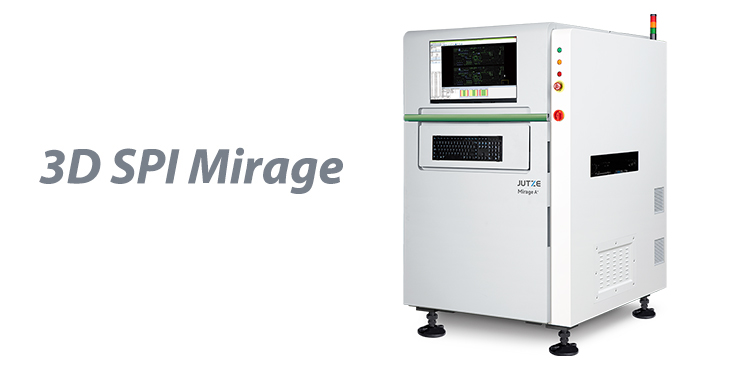

3D SPI Mirage 全自動3D光學檢測設備
功能介紹
雙投影
雙數字投影，無陰影，精度高
智能零平面搜索
採用平面擬合，完美應對基板彎曲，可適應柔性基板
多頻數字光柵投影技術
通過高低頻率光柵結合，有效提高了檢測範圍。
SPC系統
可圖形化的提供品質趨勢分佈，提前預判缺陷。並提前找出造成趨勢的潛在因素，及時調整，控制趨勢蔓延。
發現品質缺陷
發現品質變化趨勢
高精度
高耐用性
整板全方位的三維錫膏狀態顯示，真實直觀的反映整板錫膏的印刷缺陷狀況
3D狀態下，錫膏狀態顯示
漏印，少錫
規格
Mirage
| 設備類型： | 線上全自動3D SPI |
| 特 性： | 3D高精度輪廓測量技術完美應用 |
| 適用基板： | 50mm x 70mm - 510mm x 460mm |
| 基板厚度： |
0.6mm - 6.0mm 解析度：10μm - 15μm (可調) |
| 高度測量精度： | 1μm |
| 外形尺寸： | W1080 x D1300 x H1850(mm) |
| 重量： | 740KG |
| Mirage-D: | 全自動線上雙軌3D SPI |
| 外形尺寸： | W1160 x D1470 x H1875(mm) |
