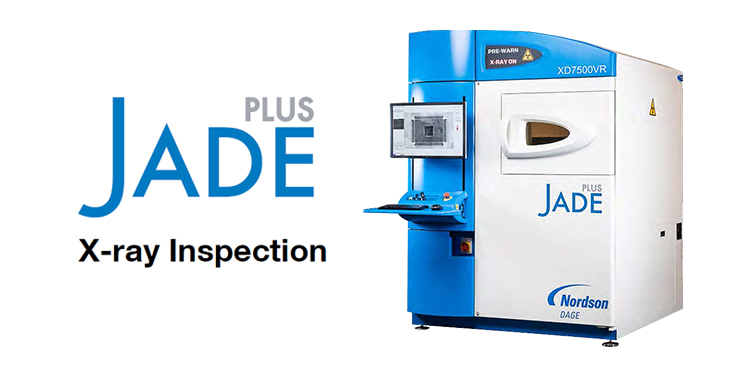

7500VR Jade PLUS
X射線檢查機
功能介紹
特徵1
Nordson DAGE 是業界唯一將研究重點放在X-ray電子檢測的公司,Nordson DAGE XD7500VR Jade FP 檢測系統採用最新平板接收器技術,提供領先市場的高畫質成像。也因為强大的規格,輕鬆提高競爭優勢。
特徵2
開放式 X 光管以及長效燈絲技術,更換耗材容易,出色的系統達到高倍數放大、高分辨率成像,是業界經濟高效率的標準選擇。
特徵3
採用360°環狀且可傾斜視角系統配置,透過簡單的滑鼠移動點擊,即可實現控制“移動或傾斜”。提供生產應用所需的安全、無碰撞危險。 所有任務都可以簡單快速地自動執行,無須特殊編程技能。
BGA缺球
連接線斷線
BGA氣泡量測
SOIC零件檢查
規格
Nordson DAGE 開放傳送型 X 射線管
<0.95 μm 特徵解析度 X 光管
160 kV 管,目標功率可達 3W,具有次微米級特徵識別能力
Nordson DAGE 1.33 Mpixel @ 10fps 長壽 CMOS 平板檢測器(帶即時圖像增強功能)
幾何放大 1,400 X,系統 4,200 X
最大電路板尺寸 29” x 22.8” (736 x 580 mm)
高達 65° 斜角視圖,不影響放大效果
23” TFT LCD 顯示器
可自動執行檢測任務,無需程式設計技巧
高品質即時成像
μCT 選件
