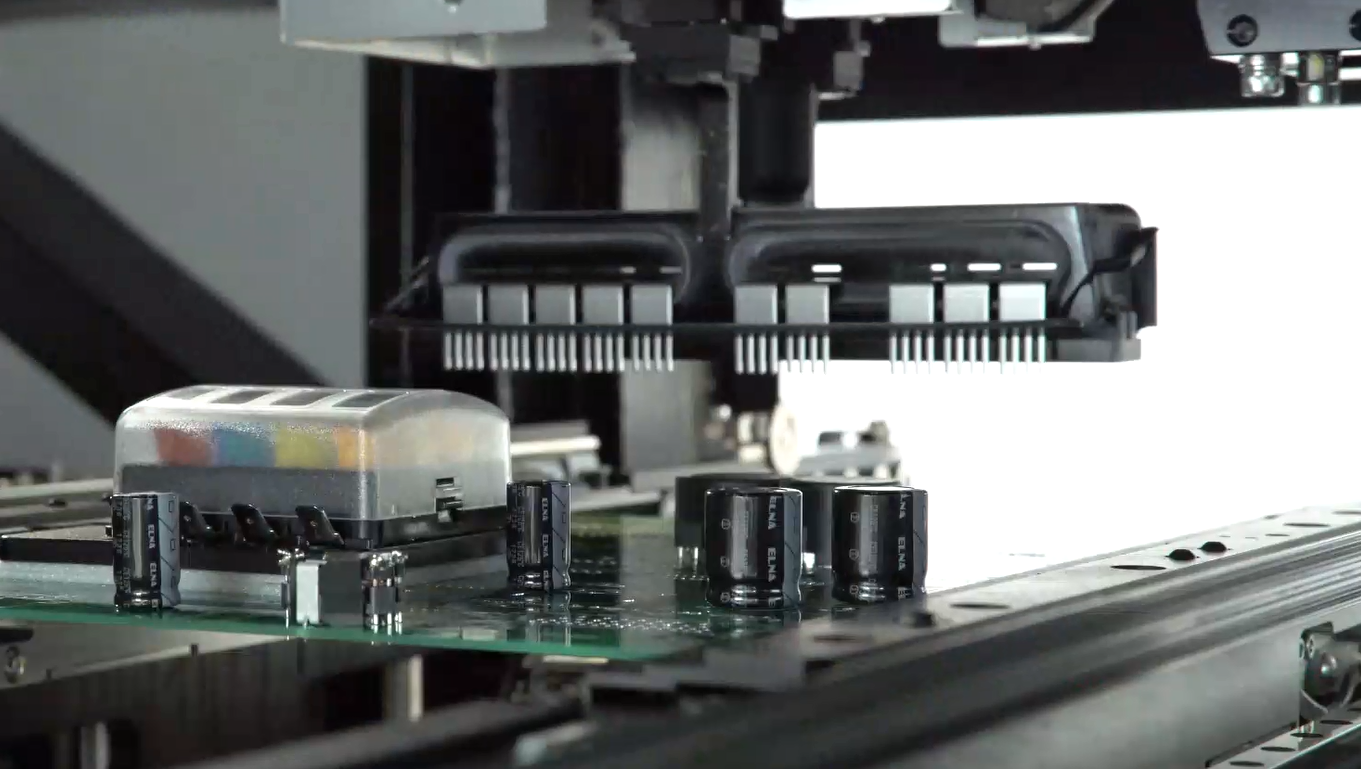

代表ECU等車載電路板的大型接插頭,1邊的長度超過100mm較多,預計在這方面的使用今後也會高漲。可是,這種元件的包裝外形非常大,為了在以前的供應單元上使用,需要重裝到小型料盤。此外,因為每1個料盤的供料數變少,所以會有增加補充元件的周期時間的課題。

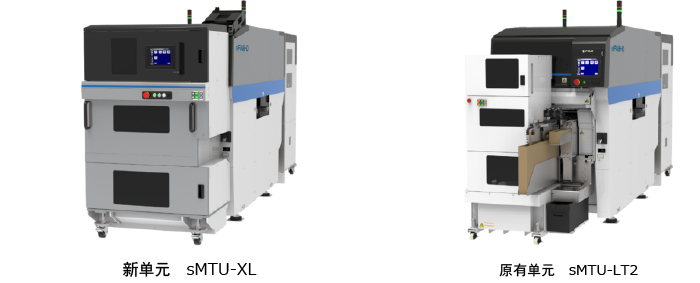

作為這種課題的解決方案,重新研發了大型元件用的料盤供應單元「sMTU-XL」。
這款供料單元的供料量是原有設備的3倍,佔地面積卻幾乎不變,僅增加了1.04倍。

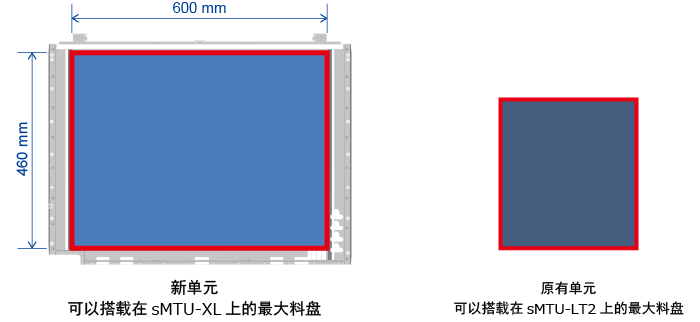

sMTU-XL的料盤托架可以搭載的料盤尺寸上限為 600mm×460mm。
由於大型料盤一次可以供料多個超過100mm的元件,因此無需像以前那樣頻繁更換小型料盤。

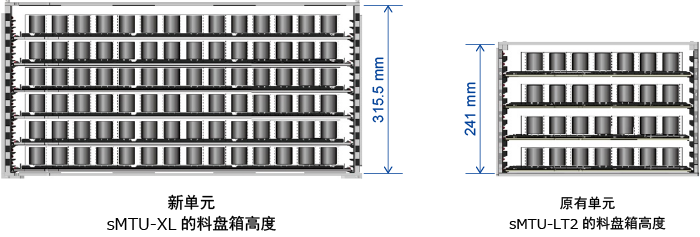

料盤箱內的高度*比之前高了74.5mm,料盤箱內的容量也增加了300%,從而可以供應更多的元件。
sMTU-XL | sMTU-LT2 | |
料盤箱數 | 2個 | 2個 |
料槽數 | 24個料槽×2個料盤箱 | 12個料槽×2個料盤箱 |
料槽佔用數 | 料盤厚度~18mm :2個料槽 料盤厚度~30.5mm :3個料槽 料盤厚度~43mm :4個料槽 料盤厚度~55.5mm :5個料槽 料盤厚度~68mm :6個料槽 料盤厚度~80.5mm :7個料槽 |
料盤厚度~15mm :1個料槽 料盤厚度~35mm :2個料槽 料盤厚度~55mm :3個料槽 料盤厚度~75mm :4個料槽 |
搭載料盤上限 | 2個/層 | 2個/層 |
搭載料盤尺寸上限 | 1個/層 :600×460mm 2個/層 :290×460mm |
1個/層 :320×350mm 2個/層 :150×350mm |
搭載料盤尺寸下限 | 90×90mm | 90×90mm |
料盤重量上限 ( /每層 ) |
料盤厚度~18mm :4.0kg 料盤厚度~30.5mm :6.0kg 料盤厚度~43mm :8.0kg 料盤厚度超過43mm時:10.0kg |
料盤厚度15mm/層以下:2.5kg 料盤厚度超過15mm時:6.0kg |
sFAB-D 安裝位置 | Side1 | Side1 |
